العلم وراء الطوب الحراري: أهمية البنية الدقيقة

 مقدمة

يُعدّ الطوب الحراري ركيزةً أساسيةً للصناعات عالية الحرارة، إذ تعتمد عليه صناعات الصلب والأسمنت والزجاج في تبطين الأفران، حيث يتحمل درجات حرارة تزيد عن 1500 درجة مئوية. ومع ذلك، لا تتساوى جميع أنواع الطوب الحراري في الأداء: يكمن سرّ قوتها ومقاومتها للحرارة وطول عمرها في بنيتها الدقيقة. هذه التفاصيل التي غالبًا ما يتم إغفالها هي التي تُحدد ما إذا كان الطوب الحراري يتشقق تحت تأثير الصدمات الحرارية، أو يقاوم الخبث المسبب للتآكل، أو يتلف قبل الأوان. يُعدّ فهم كيفية تشكيل البنية الدقيقة للطوب الحراري أمرًا أساسيًا لاختيار المادة المناسبة للاحتياجات الصناعية.

ما هو الطوب الحراري؟

التعريف والأساسيات

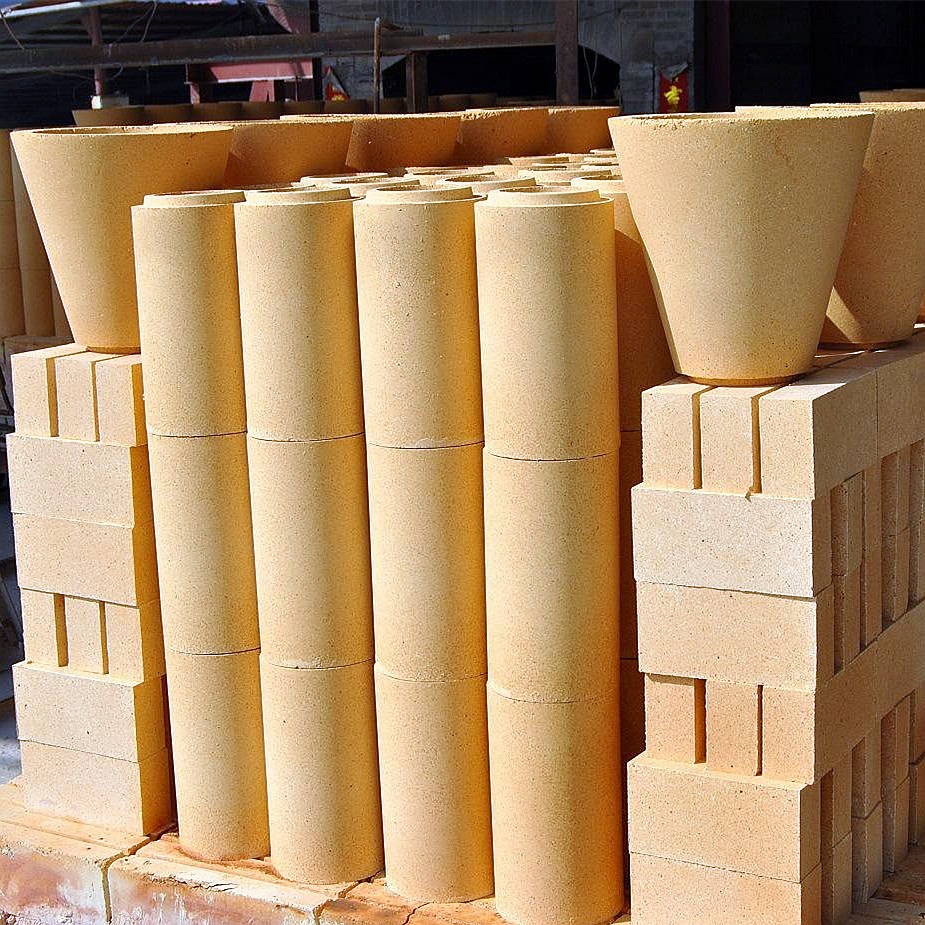

الطوب الحراري هو مواد سيراميكية مُصممة لتحمل الحرارة الشديدة دون أن تذوب أو تتشوه. يختلف تركيبها باختلاف استخداماتها، ولكن تشمل الأنواع الشائعة: الطوب الحراري عالي الألومينا (يتراوح محتوى الألومينا فيه بين 40% و90%، وهو مثالي لأفران صهر المعادن الفولاذية)، والطوب الحراري المصنوع من الطين الناري (فعال من حيث التكلفة للتطبيقات منخفضة إلى متوسطة الحرارة مثل أفران الطوب)، والطوب الحراري المصنوع من كربيد السيليكون (يستخدم في أفران الزجاج لمقاومته للتآكل). وبغض النظر عن النوع، فإن أداء كل طوب حراري يعتمد على مواده الخام - مثل المغنيسيا والألومينا والسيليكا - وكيفية ترابط هذه المواد على المستوى المجهري.

الخصائص الرئيسية

لكي يعمل الطوب الحراري في البيئات الصناعية، يجب أن يتميز بثلاث خصائص أساسية:

• المقاومة للحرارة: القدرة على تحمل درجات الحرارة العالية دون تليين (تُقاس بـ "المقاومة للحرارة تحت الحمل" أو RUL).

• مقاومة الصدمات الحرارية: القدرة على تحمل التغيرات السريعة في درجات الحرارة (مثل تبريد وإعادة تسخين الفرن) دون تشقق.

• المقاومة الكيميائية: مقاومة التآكل الناتج عن الخبث والغازات والمعادن المنصهرة (وهي ضرورية لإنتاج الفولاذ والأسمنت).

تتأثر جميع هذه الخصائص بشكل مباشر بالبنية المجهرية للطوب الحراري - فلا يمكن لأي كمية من المواد الخام عالية الجودة أن تعوّض عن بنية مجهرية ضعيفة التحسين.

كشف البنية المجهرية للطوب الحراري

مكونات البنية المجهرية

تتكون البنية المجهرية للطوب الحراري من ثلاثة عناصر رئيسية:

• الحبيبات: الجسيمات الصلبة البلورية (مثل بلورات الألومينا أو المغنيسيا) التي تُشكل "هيكل" الطوب. تُكوّن الحبيبات الأصغر حجمًا والمتساوية الحجم بنية أكثر كثافة، مما يُعزز متانته.

• حدود الحبيبات: الطبقات الرقيقة بين الحبيبات. تمنع حدود الحبيبات القوية والمتماسكة جيدًا انتشار الشقوق - على النقيض من ذلك، تُؤدي الحدود الضعيفة إلى هشاشة الطوب الحراري.

• المسام: فجوات صغيرة داخل الهيكل. في حين أن بعض المسامات أمرٌ لا مفر منه، إلا أن كثرة المسام (أو كبر حجمها) تُقلل من التوصيل الحراري وتسمح بتسرب المواد المسببة للتآكل، مما يُقصّر من عمر الطوب الحراري.

كيف تتشكل البنية الدقيقة؟

لا تتشكل البنية الدقيقة عشوائيًا، بل تتشكل أثناء عملية تصنيع الطوب الحراري:

• خلط المواد الخام: يُؤدي الخلط غير المتساوي إلى تكتلات، مما يؤدي إلى حبيبات غير منتظمة ونقاط ضعف.

• الكبس: يؤدي الضغط القليل جدًا إلى ظهور مسام كبيرة؛ بينما قد يُؤدي الضغط الزائد إلى تشقق الحبيبات.

• التلبيد: يؤدي تسخين الطوب إلى درجات حرارة عالية (1600-1800 درجة مئوية) إلى دمج الحبيبات معًا. يؤدي التلبيد غير الكافي إلى ضعف حدود الحبيبات؛ بينما يُقلص التلبيد الزائد المسام بشكل كبير، مما يجعل الطوب عرضة للصدمات الحرارية.

يجب أن تكون كل خطوة دقيقة لإنشاء بنية دقيقة تُوازن بين الكثافة والقوة والمرونة.

الرابط الحاسم: البنية الدقيقة وأداء المواد المقاومة للحرارة

القوة والمتانة

تُضفي البُنى الدقيقة الكثيفة ذات الحبيبات الصغيرة والمتجانسة وحدود الحبيبات القوية على الطوب الحراري صلابةً فائقة. على سبيل المثال، يُمكن للطوب الحراري عالي الألومينا ذي البنية الدقيقة (حبيبات أقل من 5 ميكرومتر) أن يتحمل إجهادًا ميكانيكيًا أكبر بنسبة 20% من الطوب الخشن الحبيبات، وهو أمر بالغ الأهمية لأفران الأسمنت، حيث يتحمل الطوب أحمالًا ثقيلة من الكلنكر. على النقيض من ذلك، تتحلل البُنى الدقيقة المسامية بشكل أسرع تحت الضغط، مما يؤدي إلى استبدالها بشكل متكرر.

الثبات الحراري

تعتمد مقاومة الصدمات الحرارية على مدى قدرة البنية الدقيقة على تحمل التمدد والانكماش. يعمل الطوب الحراري ذو المسام الصغيرة والموزعة بالتساوي كممتص للصدمات، حيث يسمح للمادة بالتمدد قليلًا دون تشقق. أظهرت دراسة أُجريت على طوب كربيد السيليكون الحراري أن الطوب ذي المسامية 15-20% (مسام صغيرة <1 ميكرومتر) نجا من دورات حرارية أطول بثلاث مرات (من 1200 درجة مئوية إلى 20 درجة مئوية) مقارنةً بالطوب ذي المسام الأكبر. ولهذا السبب، تعتمد أفران الزجاج، التي تشهد تقلبات متكررة في درجات الحرارة، على هذه البنى الدقيقة.

المقاومة الكيميائية

تعمل البنية الدقيقة الكثيفة منخفضة المسامية كحاجز للخبث المسبب للتآكل. في طوب BOFs الفولاذي، يمكن للخبث المنصهر (الغني بأكسيد الحديد) أن يخترق الطوب الحراري المسامي، متفاعلًا مع حبيباته ومُضعفًا بنيته. أما الطوب الحراري ذي البنية الدقيقة المحكمة (مسامية <10%)، فيمنع هذا الاختراق، مما يُطيل عمره من 1200 دورة حرارية إلى 2500 دورة حرارية، كما هو موضح في تجربة أجراها مصنع أوروبي للصلب.

تحليل البنية الدقيقة: التقنيات والأدوات

يستخدم العلماء والمصنّعون طريقتين رئيسيتين لدراسة البنية الدقيقة للطوب الحراري:

• المجهر الإلكتروني الماسح (SEM): يُنتج صورًا عالية الدقة (تكبير يصل إلى 100,000 ضعف) لرؤية الحبيبات والمسام وحدود الحبيبات. يساعد المجهر الإلكتروني الماسح على تحديد نقاط الضعف، مثل المسام الكبيرة أو حدود الحبيبات المتشققة، قبل استخدام الطوب الحراري.

• حيود الأشعة السينية (XRD): يرسم خريطة البنية البلورية للحبيبات. على سبيل المثال، يُمكن لحيود الأشعة السينية تأكيد ما إذا كان الطوب الحراري المصنوع من المغنيسيا والكروم قد شكّل بلورات سبينيل مستقرة (ضرورية لمقاومة التآكل) - مما يضمن استيفاء البنية الدقيقة لمعايير الأداء.

دراسات حالة واقعية

صناعة الصلب

كان أحد مصانع الصلب الأمريكية يستبدل طوب BOF الحراري كل 1800 عملية تسخين. أظهر التحليل أن الطوب يتميز بحبيبات خشنة (>10 ميكرومتر) ومسام واسعة، مما يؤدي إلى تغلغل الخبث. أدى التحول إلى طوب حراري عالي الألومينا بحبيبات دقيقة (3-5 ميكرومتر) ومسامية منخفضة (8%) إلى إطالة عمره الافتراضي إلى 2800 دورة تسخين، مما أدى إلى خفض تكاليف الاستبدال بنسبة 35%.

صناعة الأسمنت

واجه مصنع أسمنت هندي صعوبات في معالجة تشققات الطوب الحراري الناتج عن الصدمة الحرارية. كشف المجهر الإلكتروني الماسح عن مسام غير متساوية (بعضها >5 ميكرومتر) وحدود حبيبات ضعيفة. أدى استخدام طوب حراري من الطين الناري بمسام صغيرة موحدة (1-2 ميكرومتر) وحدود حبيبات معززة إلى تقليل التشققات بنسبة 70%، مما أدى إلى إطالة مدة التشغيل من 45 يومًا إلى 70 يومًا.

الخلاصة

لا يقتصر أداء الطوب الحراري على المواد الخام فحسب، بل يشمل أيضًا البنية المجهرية. كل حبة ومسام وحدود حبيبات تُشكل كيفية تعامل الطوب الحراري مع الحرارة والإجهاد والتآكل. بالنسبة للصناعات التي تعتمد على عمليات عالية الحرارة، فإن فهم هذه العلاقة يضمن طوبًا حراريًا أطول عمرًا وأكثر كفاءة، مما يوفر الوقت والمال ويقلل من فترات التوقف. باختصار، البنية الدقيقة ليست تفصيلًا في الطوب الحراري، بل هي أساس نجاحه.
