أين تُستخدم طوب حراري من طين مقاوم للحرارة في الأفران الصناعية والأفران الحرارية؟

يُستخدم الطوب الحراري المصنوع من الطين المقاوم للحرارة في أنواع عديدة من المعدات التي تعمل في درجات حرارة مرتفعة. وتشمل التطبيقات الشائعة الأفران الصناعية، وأفران الحرق، والغلايات، وقنوات غاز المداخن.

يُصنع هذا الطوب من مواد ألومينا وسيليكا. ويمكنه تحمّل درجات حرارة مرتفعة وتقديم أداء جيد في العديد من بطانات الأفران. ومع ذلك، يعتمد أداؤه على درجة الطوب وظروف التشغيل. [1][2]

لا تحتاج جميع أجزاء الفرن إلى النوع نفسه من الطوب الحراري. فبعض المناطق تتعرض للحرارة المباشرة، بينما تتعرض مناطق أخرى للغازات الساخنة أو الغبار أو التغيرات المتكررة في درجات الحرارة. لذلك، يبدأ اختيار الطوب الحراري المصنوع من الطين المقاوم للحرارة بفهم ظروف الاستخدام الفعلية.

ما هو الطوب الحراري المصنوع من الطين المقاوم للحرارة؟

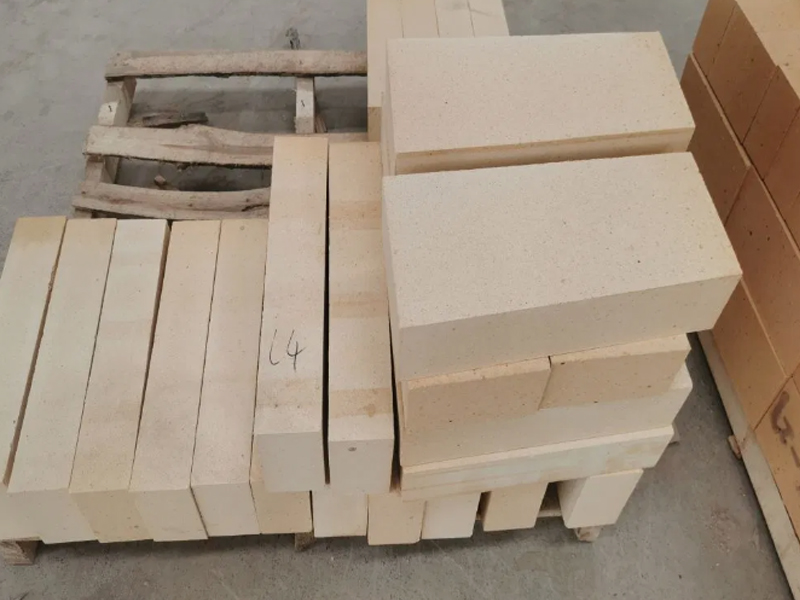

الطوب الحراري المصنوع من الطين المقاوم للحرارة هو منتج حراري مُشكَّل، يُصنع أساسًا من مواد طينية تحتوي على الألومينا والسيليكا. وتُشكَّل المواد الخام ثم تُحرق لإنتاج طوب صلب مناسب للاستخدام في درجات الحرارة المرتفعة.

يتوفر هذا الطوب بدرجات مختلفة، ولكل درجة خصائصها واستخداماتها المناسبة. ويوفر المعيار ASTM C27 تصنيفًا للطوب الحراري المصنوع من الطين المقاوم للحرارة والطوب الحراري عالي الألومينا، مما يساعد المشترين على مقارنة المنتجات وفقًا لخصائصها الرئيسية. [1]

تشمل الاستخدامات الشائعة جدران الأفران، وبطانات أفران الحرق، وغرف احتراق الغلايات، وقنوات غاز المداخن. ومع ذلك، يجب أن تتوافق الدرجة المختارة مع درجة الحرارة والظروف الكيميائية والأحمال الميكانيكية في كل منطقة.

استخدام الطوب الحراري المصنوع من الطين المقاوم للحرارة في الأفران الصناعية

تستخدم الأفران الصناعية بطانات حرارية لحماية الهيكل الخارجي من الحرارة. ويجب أن تتحمل البطانة أيضًا ظروف التشغيل داخل الفرن.

يمكن استخدام الطوب الحراري المصنوع من الطين المقاوم للحرارة في جدران الأفران والجدران الجانبية ومناطق أخرى محددة، بشرط أن تتوافق خصائص درجته مع متطلبات التشغيل. وغالبًا ما يُؤخذ في الاعتبار في عمليات التسخين العامة التي لا تتطلب استخدام مواد حرارية أكثر تخصصًا. [2][3]

تختلف ظروف التشغيل من منطقة إلى أخرى داخل الفرن.

على سبيل المثال، قد يتعرض السطح الساخن للهب المباشر أو للحرارة الشديدة. أما الأجزاء الأخرى، فقد تعمل في درجات حرارة أقل، لكنها تظل بحاجة إلى مقاومة الحرارة لفترات طويلة.

قبل اختيار الطوب، يجب التحقق من درجة حرارة التشغيل، والجو داخل الفرن، والحمل الميكانيكي. وإذا تعرضت المنطقة لهجوم كيميائي شديد أو تآكل قوي، فقد تكون هناك حاجة إلى درجة أخرى من المواد الحرارية.

استخدام الطوب الحراري المصنوع من الطين المقاوم للحرارة في أفران الحرق

تُستخدم أفران الحرق لمعالجة السيراميك والطوب ومنتجات أخرى. ويجب أن تتحمل بطاناتها الحرارة ودورات التسخين والتبريد المتكررة.

يمكن استخدام الطوب الحراري المصنوع من الطين المقاوم للحرارة في جدران أفران الحرق وأبوابها وبعض الأجزاء الإنشائية الأخرى. ويمكن أيضًا استخدامه في بعض هياكل الدعم داخل الأفران، وفقًا للحمل ودرجة الحرارة. [2][3]

تُعد دورات التغير الحراري عاملًا مهمًا في تطبيقات أفران الحرق. فقد يتمدد الطوب أثناء التسخين وينكمش أثناء التبريد.

لذلك، يجب اختيار درجة الطوب بما يتناسب مع درجة حرارة الحرق وعدد دورات التسخين والتبريد. كما ينبغي أن يسمح تصميم الفرن بالتمدد الحراري.

في مناطق درجات الحرارة المرتفعة جدًا، قد لا يكون الطوب المصنوع من الطين المقاوم للحرارة هو الخيار الأفضل. وقد تكون هناك حاجة إلى مواد أخرى من الألومينا والسيليكا ذات درجات أعلى أو إلى مواد حرارية مختلفة.

استخدام الطوب الحراري المصنوع من الطين المقاوم للحرارة في الغلايات

تستخدم الغلايات الصناعية المواد الحرارية في المناطق المعرضة للحرارة الناتجة عن احتراق الوقود. وقد تشمل هذه المناطق غرف الاحتراق، وجدران الفرن، والأجزاء الساخنة الأخرى.

يمكن استخدام الطوب الحراري المصنوع من الطين المقاوم للحرارة في بطانات محددة للغلايات عندما تكون درجته مناسبة لظروف التشغيل. وقد تتعرض البطانة للغازات الساخنة والرماد والتغيرات في درجات الحرارة أثناء بدء التشغيل والإيقاف. [2][3]

يمكن أن تؤثر هذه الظروف في العمر التشغيلي للطوب.

قبل اختيار الدرجة المناسبة، يجب التحقق من درجة حرارة الغاز، ومحتوى الرماد، واحتمال حدوث تآكل كيميائي. وقد تتطلب المناطق التي تتعرض للاحتكاك الشديد أو الظروف الكيميائية القاسية استخدام مادة مختلفة.

يجب أيضًا التأكد من توافق الطوب مع المونة المستخدمة في تركيب البطانة. فالمونة المناسبة تساعد على تكوين فواصل مستقرة بين الطوب. ويغطي المعيار ASTM C1655 تصنيف مونة الطوب الحراري المصنوعة من الطين المقاوم للحرارة والمونة الحرارية عالية الألومينا. [4]

استخدام الطوب الحراري المصنوع من الطين المقاوم للحرارة في قنوات غاز المداخن

تنقل قنوات غاز المداخن الغازات الساخنة بعيدًا عن الأفران والغلايات والمعدات الأخرى. وتساعد البطانات الحرارية على حماية هيكل القنوات من الحرارة وظروف التشغيل.

يمكن استخدام الطوب الحراري المصنوع من الطين المقاوم للحرارة في قنوات محددة عندما تكون درجة الحرارة والتركيبة الكيميائية للغازات مناسبة. ويجب أن تتوافق البطانة مع ظروف الغاز الفعلية. [2][3]

يُعد التعرض الكيميائي أحد العوامل المهمة. فقد تحتوي بعض غازات المداخن على مركبات تكوّن رواسب مسببة للتآكل أو مواد متكثفة عند انخفاض درجة حرارة الغاز.

يمكن أن تؤثر التغيرات الحرارية وتدفق الغاز أيضًا في البطانة. كما قد يتسبب الغبار في التآكل في بعض المناطق.

لذلك، ينبغي للمشترين التحقق من درجة حرارة الغاز، وتركيبته الكيميائية، وحمولة الغبار، واحتمال حدوث التكثف قبل اختيار الطوب الحراري الطيني.

كيف تؤثر ظروف التشغيل في اختيار الطوب الحراري؟

قد لا يقدم الطوب الحراري المصنوع من الطين المقاوم للحرارة الأداء نفسه في جميع المناطق. لذلك، ينبغي للمشترين التحقق من عدة عوامل رئيسية قبل تقديم الطلب.

درجة حرارة التشغيل

يجب التحقق من درجة حرارة التشغيل المعتادة وأي ارتفاعات قصيرة الأمد في درجة الحرارة. وينبغي أن تتناسب درجة الطوب مع ظروف الاستخدام الفعلية.

دورات التغير الحراري

تتعرض بعض المعدات لدورات متكررة من التسخين والتبريد. وقد تؤدي هذه الدورات إلى التمدد والانكماش. لذلك، يجب اختيار درجة مناسبة لهذه الظروف.

التعرض للمواد الكيميائية

قد تتفاعل الخبث والرماد والغبار وغازات العمليات مع المواد الحرارية. لذا، يجب التحقق من الظروف الكيميائية قبل اختيار الطوب.

الأحمال الميكانيكية والتآكل

تتحمل بعض البطانات أحمالًا ثقيلة أو تتعرض للاحتكاك والتآكل. وقد تحتاج هذه المناطق إلى طوب ذي مقاومة ميكانيكية أعلى أو مقاومة أفضل للتآكل.

أبعاد الطوب والمونة

تساعد الأبعاد الصحيحة للطوب على إنشاء بطانة مناسبة. كما يجب أن تتوافق المونة مع نوع الطوب وظروف التشغيل. [4]

كيف تختار موردًا للطوب الحراري المصنوع من الطين المقاوم للحرارة؟

عند التواصل مع مورد للطوب الحراري المصنوع من الطين المقاوم للحرارة، ينبغي تقديم معلومات واضحة عن المشروع.

تشمل المعلومات المفيدة ما يلي:

• نوع الفرن أو أفران الحرق أو الغلاية

• درجة حرارة التشغيل

• منطقة التركيب

• أبعاد الطوب المطلوبة

• الظروف الميكانيكية والكيميائية

• الكمية المطلوبة

• معايير المنتج المعمول بها

اطلب ورقة البيانات الفنية ونتائج الاختبارات ذات الصلة. وتحقق من درجة الطوب وأبعاده وطرق الاختبار قبل مقارنة عروض الأسعار.

بالنسبة إلى المشاريع الكبيرة، ينبغي أيضًا تأكيد متطلبات التعبئة والتغليف وموعد التسليم وإجراءات الفحص. وتساعد المواصفات الواضحة على تقليل الأخطاء أثناء الشراء والتركيب.

الخلاصة

يُستخدم الطوب الحراري المصنوع من الطين المقاوم للحرارة في مناطق محددة من الأفران الصناعية وأفران الحرق والغلايات وقنوات غاز المداخن. ويمكنه تقديم أداء موثوق عندما تتوافق درجته مع ظروف التشغيل.

ومع ذلك، لا تناسب درجة واحدة من الطوب جميع أجزاء الفرن. إذ يجب مراعاة درجة الحرارة، ودورات التغير الحراري، والتعرض للمواد الكيميائية، والأحمال الميكانيكية، وتفاصيل التركيب.

قبل تقديم الطلب، تأكد من التطبيق المقصود والمتطلبات الفنية. ويساعد ذلك المشترين على اختيار طوب حراري طيني مناسب للمعدات وظروف تشغيلها.

المراجع

[1] ASTM International. ASTM C27-98(2022): التصنيف القياسي للطوب الحراري المصنوع من الطين المقاوم للحرارة والطوب الحراري عالي الألومينا.

https://store.astm.org/standards/c27

[2] لجنة الأمم المتحدة الاقتصادية والاجتماعية لآسيا والمحيط الهادئ (UN ESCAP). الدليل الإرشادي للعزل والمواد الحرارية، القسم 5.9، «المواد الحرارية الشائعة في الاستخدامات الصناعية».

https://policy.asiapacificenergy.org/ru/node/635

[3] Schneider, S. J. (محرر). المواد الحرارية: مقدمة إلى استخداماتها وخصائصها. مرجع فني حول المواد الحرارية وتطبيقاتها الصناعية. انظر أيضًا الملخص الفني لتطبيقات المواد الحرارية في التقرير الفني المستضاف على موقع حكومي أمريكي:

https://digital.library.unt.edu/ark:/67531/metadc1063807/m2/1/high_res_d/5237023.pdf

[4] ASTM International. ASTM C1655-06(2022): التصنيف القياسي للمونة الحرارية المصنوعة من الطين المقاوم للحرارة والمونة الحرارية عالية الألومينا.

https://store.astm.org/c1655-06r22.html
