هل تختلف كفاءة العزل الحراري للطوب العازل باختلاف كثافته؟

تتمثل الوظيفة الأساسية للطوب العازل في العزل الحراري وترشيد استهلاك الطاقة. وترتبط كفاءة العزل الحراري ارتباطًا وثيقًا بكثافته. فعمومًا، كلما انخفضت كثافة الطوب العازل، انخفضت موصليته الحرارية، وتحسّنت كفاءة العزل. إلا أن انخفاض الكثافة يعني أيضًا انخفاضًا في المتانة الميكانيكية. لذا، لا يقتصر اختيار الطوب العازل على اختيار أخفّ الخيارات وزنًا، بل يتطلب إيجاد التوازن الأمثل بين الأداء الحراري والاستقرار الهيكلي.

أنواع الطوب العازل ونطاقات كثافته

يُصنّف الطوب العازل، بحسب المواد الخام ودرجة حرارة التشغيل، إلى الفئات التالية:

طوب عازل طيني خفيف الوزن

الكثافة الظاهرية: 0.6-1.2 غ/سم³

مناسب للاستخدام حتى درجة حرارة 1000 درجة مئوية تقريبًا. يُعدّ هذا النوع من الطوب العازل الأكثر شيوعًا في تبطين أفران درجات الحرارة المتوسطة والمنخفضة.

طوب عازل عالي الألومينا

الكثافة الظاهرية: 0.6-1.2 غ/سم³

مصمم للعمل في درجات حرارة تصل إلى 1300 درجة مئوية تقريبًا.

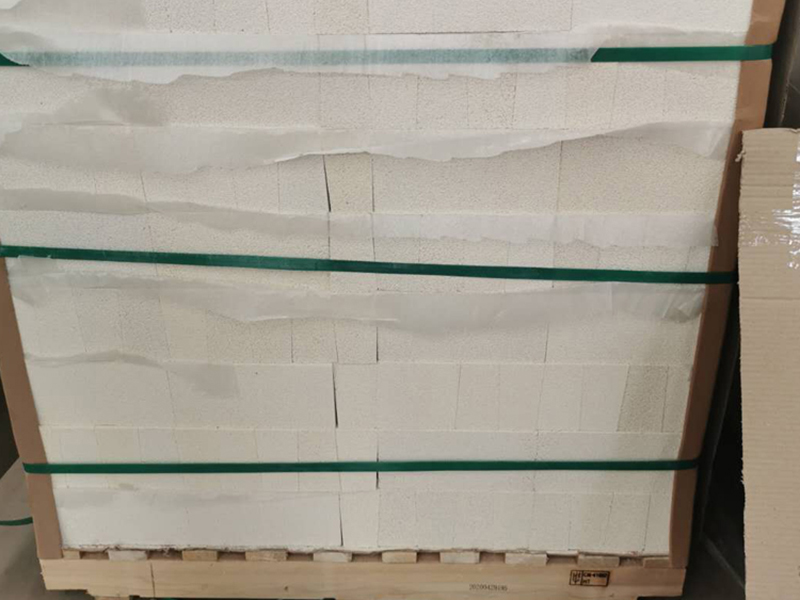

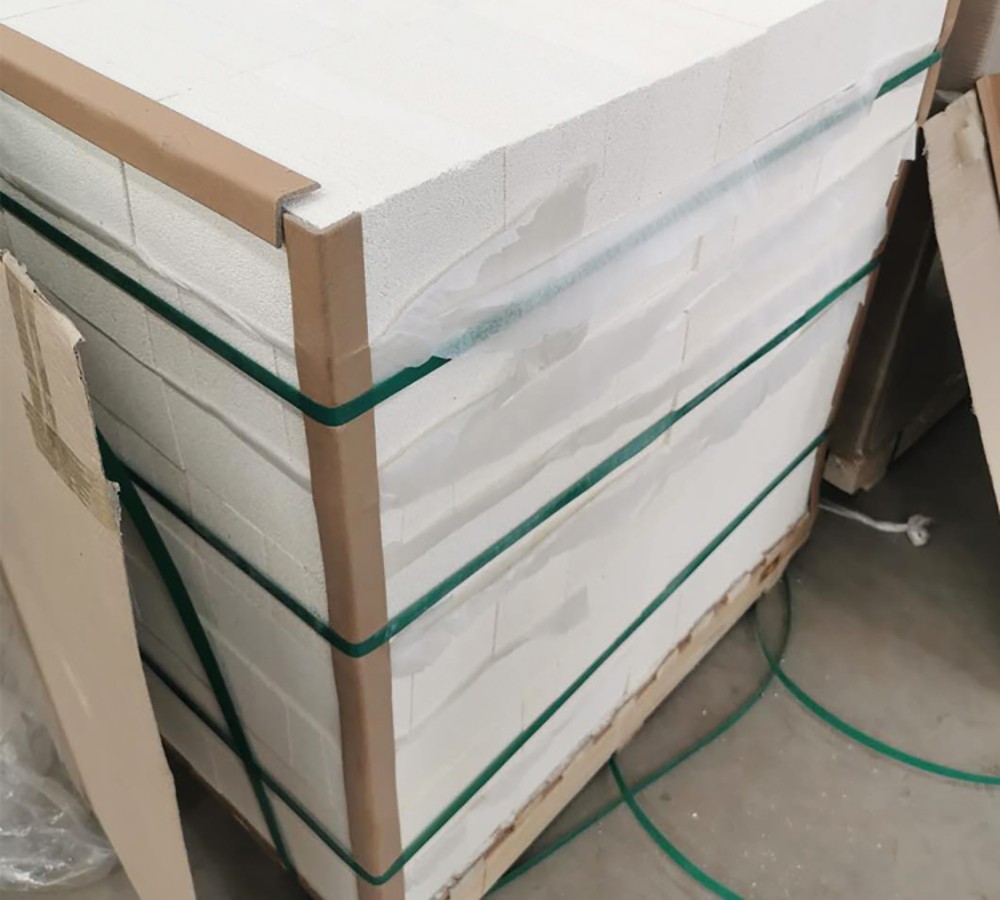

طوب عازل خفيف الوزن من الموليت

الكثافة الظاهرية: 0.8-1.2 غ/سم³

مناسب للعزل الحراري في درجات حرارة أعلى من 1350 درجة مئوية.

طوب عازل كروي مجوف من الألومينا

الكثافة الظاهرية: 1.0-1.2 غ/سم³

يوفر عزلًا حراريًا ومقاومة عالية للحرارة، وفي بعض هياكل الأفران خفيفة الوزن، يمكن استخدامه كجزء من البطانة الداخلية.

في تصميم الأفران العملي، يجب تحديد نوع مادة الطوب العازل أولًا بناءً على درجة حرارة التشغيل، ثم اختيار الكثافة لتحقيق أفضل أداء للعزل.

كيف تؤثر الكثافة على الأداء الحراري للطوب العازل؟

يحتوي الطوب العازل على عدد كبير من المسام المغلقة أو شبه المغلقة المملوءة بالهواء. نظرًا لأن الهواء يتميز بموصلية حرارية أقل بكثير من المواد الحرارية الصلبة، فإن البنية المسامية هي المفتاح لتحقيق موصلية حرارية منخفضة.

عندما تنخفض كثافة الطوب العازل:

تزداد المسامية

تقل مسارات التوصيل الحراري في المادة الصلبة

تنخفض الموصلية الحرارية الإجمالية

يتحسن أداء العزل

مع ذلك، لهذه العلاقة حدود. فإذا انخفضت الكثافة بشكل كبير، تنخفض مقاومة الضغط بشكل ملحوظ، مما يزيد من خطر التكسير أو الانهيار الهيكلي تحت الحمل. من ناحية أخرى، إذا كانت الكثافة عالية جدًا، يزداد التوصيل الحراري في المادة الصلبة، مما يقلل من فعالية العزل. لذلك، يوجد دائمًا نطاق كثافة مثالي للطوب العازل في ظل ظروف تشغيل محددة.

اختيار الطوب العازل بناءً على متطلبات درجة الحرارة

يجب أن يتناسب اختيار الطوب العازل مع درجة حرارة تشغيل الفرن:

حوالي 1000 درجة مئوية ← طوب عازل طيني خفيف الوزن

حوالي 1300 درجة مئوية ← طوب عازل من الألومينا عالية الكثافة

أعلى من 1350 درجة مئوية ← طوب عازل من الموليت

هياكل الأفران خفيفة الوزن ← طوب عازل كروي مجوف من الألومينا

في طبقات العزل الاحتياطية، يُفضل عمومًا استخدام الطوب العازل منخفض الكثافة لتحسين كفاءة الطاقة. مع ذلك، عند استخدام طوب حراري كثيف وثقيل كطبقة عاملة، قد يلزم استخدام طوب عازل عالي الكثافة لتوفير قوة ميكانيكية كافية.

موازنة الكثافة والقوة في تصميم الفرن

يوفر الطوب العازل منخفض الكثافة عزلًا حراريًا أفضل، ولكنه أقل قوة. في حال تركيب طوب حراري عالي التحمل فوق طوب عازل منخفض الكثافة، قد يؤدي الإجهاد الحراري والحمل الميكانيكي على المدى الطويل إلى تفتت أو تكسر طبقة العزل، مما ينتج عنه:

انخفاض كفاءة العزل

تحرك أو عدم محاذاة البطانة العاملة

عدم استقرار هيكلي

زيادة تكاليف الصيانة

لذا، في أنظمة تبطين الأفران متعددة الطبقات، يجب اختيار كثافة الطوب العازل بناءً على كلٍ من المتطلبات الحرارية واعتبارات الحمل الهيكلي.

يوفر الطوب العازل الكروي المجوف المصنوع من الألومينا ميزة في هذا الصدد. فبفضل قوته العالية وأدائه الممتاز في درجات الحرارة المرتفعة، يمكن استخدامه أحيانًا كبطانة عاملة وطبقة عازلة في آنٍ واحد، مما يُبسط تصميم هيكل الفرن.

الكثافة والتكلفة وكفاءة الطاقة

يتطلب الطوب العازل منخفض الكثافة عمومًا تحكمًا أدق في المواد الخام وعمليات إنتاج متقدمة، مما ينتج عنه ارتفاع في سعر الوحدة. مع ذلك، فإن انخفاض موصليته الحرارية يقلل من فقد الحرارة واستهلاك الوقود أثناء تشغيل الفرن، مما يُحسّن كفاءة الطاقة على المدى الطويل ويُقلل من تكاليف التشغيل الإجمالية.

نعم، يختلف أداء العزل الحراري للطوب العازل اختلافًا كبيرًا باختلاف كثافته. عادةً ما تعني الكثافة المنخفضة انخفاضًا في التوصيل الحراري وعزلًا أفضل، ولكنها تعني أيضًا انخفاضًا في المتانة الميكانيكية. يعتمد الاختيار الأمثل على:

درجة حرارة التشغيل

بنية بطانة الفرن

الحمل الواقع على الطبقة العاملة

ظروف التركيب والتشغيل

من خلال اختيار النوع والكثافة المناسبين للطوب العازل بعناية، يستطيع مصممو الأفران تحقيق التوازن الأمثل بين كفاءة الطاقة والمتانة والتكلفة.
